歡迎進(jìn)入大上實(shí)業(yè)（深圳）有限公司官網(wǎng)！
聯(lián)系電話（微信）
13590345552
舊地面翻新妙招
時(shí)間: 2020-05-06 11:30
瀏覽次數(shù)：

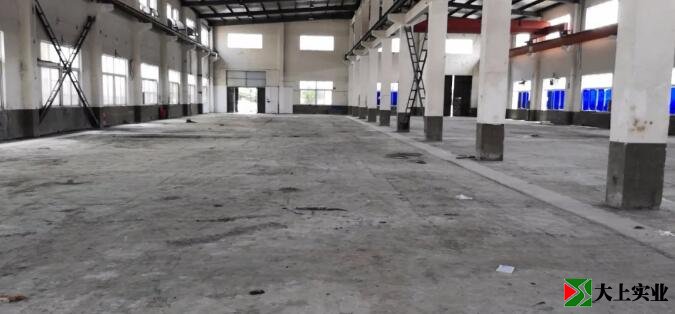

是否遇到過這樣的囧境？地面嚴(yán)重起砂沒有強(qiáng)度，凹坑毛躁無藥可救，潮濕陰暗還趕工期？
起砂
水性固砂底要求充分滲透達(dá)到飽和狀態(tài)，提高基層強(qiáng)度，增加面層附著力，避免起殼
坑洼
應(yīng)用解決方案
開啟抽風(fēng)系統(tǒng)/除濕設(shè)備至空氣濕度達(dá)到施工面漆的要求，完成除濕工作（空氣濕度需＜80%,地面含水率需＜6%）
戴著口罩作業(yè)？不敢大口呼吸？施工遭投訴：太臭了，你們太“毒”了！
重新澆筑混凝土成本太高超出預(yù)算，高度也不允許。
等地面干透再做趕工期時(shí)間不允許
不管，直接做上去起殼掉皮怎么辦？
為了避免投訴，晚上半夜施工？人工成本太高了
別慌！把問題交給大上實(shí)業(yè)
起砂
應(yīng)用解決方案
為什么出現(xiàn)這樣的起砂問題？
1. 水灰比過大：拌合的混凝土水量大而導(dǎo)致表面泌水、降低了混凝主表面強(qiáng)度：
2. 水泥標(biāo)號(hào)過低：砂石料的級(jí)配不合理、含泥量高：骨料級(jí)配不合理、過細(xì)的土砂也易導(dǎo)致地面起砂，影響水泥的早期水化及混凝土 的凝結(jié)。
3. 施工過程中的過分振搗或攪拌不均勻：加劇混凝土表面的泌水，導(dǎo)致混凝土表面強(qiáng)度較低；
4. 其它原因：壓光時(shí)間掌握的不好,低溫下施工混凝主表面受凍等從而造成表面起砂；

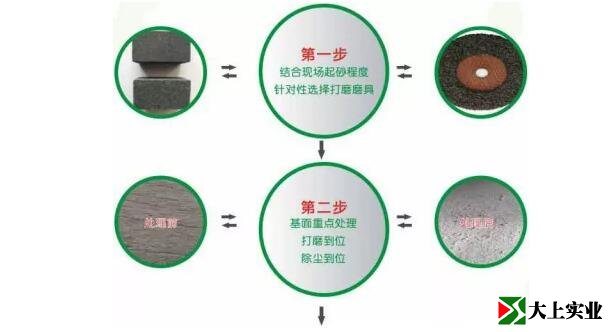

處理方案：
水性固砂底要求充分滲透達(dá)到飽和狀態(tài)，提高基層強(qiáng)度，增加面層附著力，避免起殼

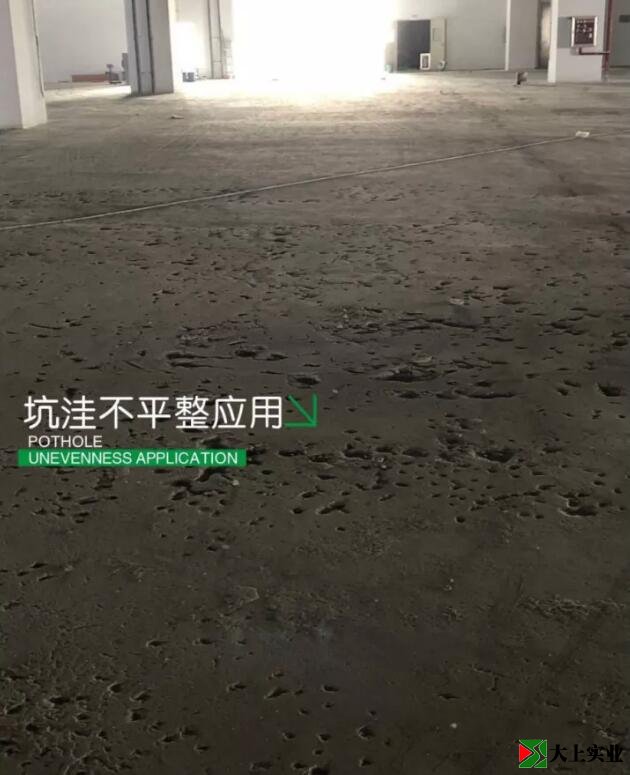

坑洼
應(yīng)用解決方案
為什么出現(xiàn)這樣的坑洼不平整問題？
1. 基層混凝土澆注后提漿整平不及時(shí)、不到位.饅抹插入時(shí)間過早，踩踏的腳痕太深.也沒及時(shí)填補(bǔ)處理;
2. 混凝土攪拌不均勻.塌落度大浮漿多，刮平干固后浮漿處凹陷.耐磨地坪漆材料播撒不均勻又沒有刮平:
3. 養(yǎng)護(hù)時(shí)間不笛.混凝土硬度未達(dá)到使用要求.出現(xiàn)交叉施工.導(dǎo)致出現(xiàn)坑洼、劃傷、腳印等現(xiàn)象：

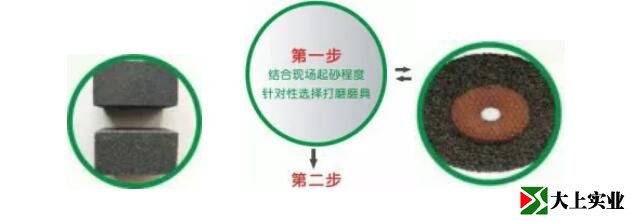

處理方案：
第二步
將坑洞用清理工具毛刷或電鎬清理干凈,用固砂底漆滲透坑洞待表干后，施工快速修補(bǔ)找平砂漿修復(fù)坑洞，若 坑洞過深，須要分2-3次進(jìn)行修補(bǔ)。
潮濕
處理方案：
潮濕
為什么出現(xiàn)這樣的潮濕、滲水地面？
1 .未設(shè)計(jì)防水層；
2. 防水原材料選用不好；
3. 防水混凝土施工質(zhì)量欠佳；
4. 管理不善、施工工序安排不合理；
5. 地理位置地勢的原因，低洼位置；
處理方案：

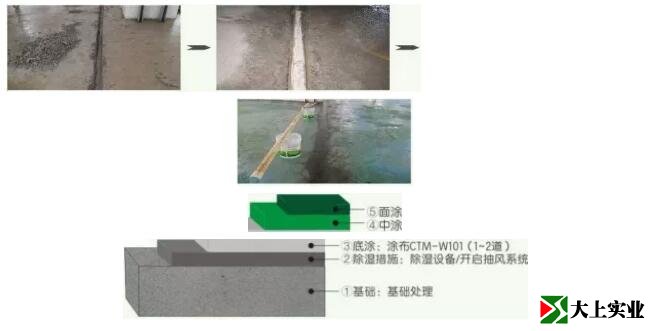

開啟抽風(fēng)系統(tǒng)/除濕設(shè)備至空氣濕度達(dá)到施工面漆的要求，完成除濕工作（空氣濕度需＜80%,地面含水率需＜6%）
6.溫度溫差過大，造成水汽形成凝結(jié)在墻壁表面或縫隙中，，造成地下室潮濕，空氣濕度M80%，無法達(dá)到施工條件:
有滲水處幵引流槽預(yù)埋引流管
對于有些連廊變形縫頂部位置的滲漏，其開槽引流具體步驟如下：
第一步、開槽
在滲水位置底部用電鎬開槽至最近的排水溝或集水井，深約10cm,寬約12cm,變形縫居中。
第二步、預(yù)埋水管
先將直徑5-7cm的PVC水管縱向剖幵一分為二，再將剖幵的水管卡在開好的槽子內(nèi)，再將事先準(zhǔn)備好的鐵皮卡在頂部，固定好。
開裂
開裂
為什么出現(xiàn)這樣的問題？
1、結(jié)構(gòu)設(shè)計(jì)問題。由于地基沉降不均勻、局部有受力不均出現(xiàn)，引起幵裂。
2、混凝土配合比不合理、強(qiáng)度達(dá)不到設(shè)計(jì)強(qiáng)度，引起受力安全問題。
3、養(yǎng)護(hù)不到位。在混凝主幵始凝固時(shí)，由于水化熱過大’養(yǎng)護(hù)難以控制而引起表面幵裂。
4、混凝主找平前加入的鋼筋’由于鋼筋自身產(chǎn)生一定的應(yīng)力而產(chǎn)生隔離作用，也是空鼓幵裂產(chǎn)生的原因之一。
5、切割伸縮縫過程中過分振動(dòng)，導(dǎo)致四邊自然向上翹曲、收縮：導(dǎo)致空鼓往往出現(xiàn)在伸縮縫的兩側(cè)，是由于切割過程中的振動(dòng)所導(dǎo) 致，這屬于混凝土自身的收縮，混凝土澆筑后進(jìn)行伸縮縫的切割，切割后混凝土的四個(gè)邊會(huì)自然的向上翹曲、收縮，因此大部分工 程伸縮縫兩側(cè)都會(huì)有空鼓的情況。
6、界面清理不徹底，由于水泥素漿收縮變形大，粘接力不足，容易導(dǎo)致面層空鼓幵裂。
處理方案：
1. 鑿除空鼓嚴(yán)重區(qū)域，重新澆筑混凝土找平層，使其達(dá)到標(biāo)準(zhǔn)的水泥地面。有硬度，不起砂，無空鼓現(xiàn)象。
3. 距施工縫兩側(cè)各8cm處開深度為2 x 4mm深的錨固槽各一條；
4. 清理干凈沉積污物，涂布CTM-W101水性聚氨酯底涂后，分兩次填入CTM-W102水性聚氨酯砂漿批刮填平裂縫，每次填縫建議為縫深 的二分之一，完成裂縫處理鑿除空鼓嚴(yán)重區(qū)域。
起殼
2. 用切割機(jī)沿施工縫幵“V”槽，槽寬1cm,槽深1cm。
3. 距施工縫兩側(cè)各8cm處開深度為2 x 4mm深的錨固槽各一條；
4. 清理干凈沉積污物，涂布CTM-W101水性聚氨酯底涂后，分兩次填入CTM-W102水性聚氨酯砂漿批刮填平裂縫，每次填縫建議為縫深 的二分之一，完成裂縫處理鑿除空鼓嚴(yán)重區(qū)域。

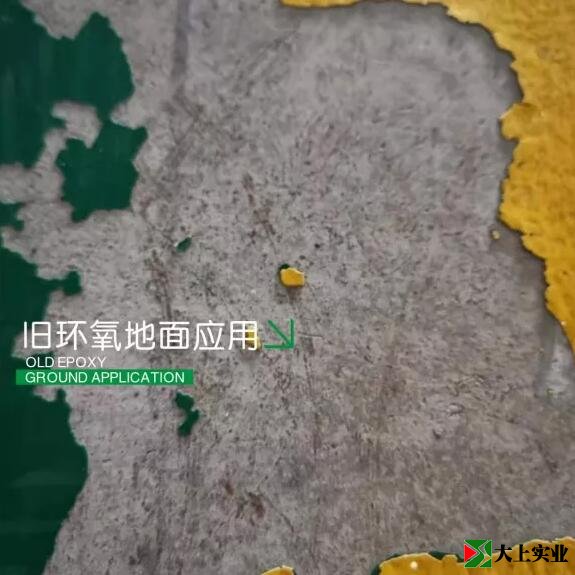

起殼
為什么出現(xiàn)這樣的問題？
在環(huán)氧地坪漆達(dá)到使用壽命的過程中，漆膜也會(huì)逐漸老化，由輕到重主要表現(xiàn)為漆膜失光、變色以及粉化，以至于環(huán)氧地坪漆完全喪 失功能，不再具有保護(hù)地面的功能；
使用數(shù)年后，這些地坪都會(huì)出現(xiàn)不同程度的掉色、幵裂、化學(xué)腐蝕等現(xiàn)象、隨著使用年限的增長，加上碳化、水侵蝕和風(fēng)化的作用， 地坪表面會(huì)繼續(xù)粉化，影響正常使用；
處理方案：

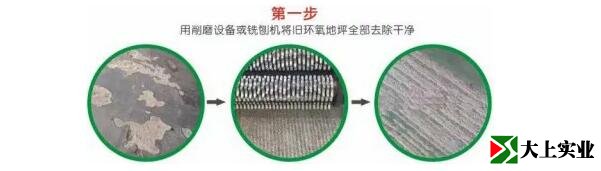

第二步
用金剛磨頭或磨石磨頭打磨表層至符合施工水性聚氨酯地坪層對基面的要求，方可按實(shí)際情況要求施工水性聚氨酯地坪
產(chǎn)品介紹：
2、硬度增強(qiáng)、提高耐磨。有效提高混凝土硬度3.5倍、密度、抗壓強(qiáng)度、地面耐磨性，防止并根治起砂疏松混凝土.解決混凝主澆筑后 回彈不足等情況，回彈提高20%~40%。
產(chǎn)品介紹：
水性聚氨酯是以水代替有機(jī)溶劑作為分散介質(zhì)的新型聚氨酯體系.也稱水分散聚氨酯、水系聚氨酯或水基聚氨 酯。水性聚氨酯以水為溶劑，無污染、安全可靠、機(jī)械性能優(yōu)良、相容性好、等優(yōu)點(diǎn)。其快干，極佳的耐磨性能，環(huán)保 無毒、無味，不含NMP溶剤，不sAPEOFREE,特別適合對環(huán)保要求嚴(yán)格，氣味較小的場地使用,干燥速度快，漆膜在常 溫下表干快，飽滿度高，耐磨性能優(yōu)秀。
推薦應(yīng)用：
舊地下停車場爛地面改造；
電子工業(yè)、制藥業(yè)、醫(yī)藥業(yè)、潔凈室；
輕紡、皮革加工、涂料、印刷和膠粘劑等輕工業(yè)廠房; 干的食品和飲料生產(chǎn)和儲(chǔ)存區(qū)域；
商業(yè)裝飾性辦公用地等；
水性聚氨酯地坪優(yōu)勢
水性聚氨酯地坪主要為用戶提供以下優(yōu)勢増強(qiáng)耐磨性和耐用性：
1. 抗化學(xué)腐蝕范圍廣；
2. 無塵地面、防潮；
3. 不吸收、無污點(diǎn)的表面；
4. 易于清洗和維護(hù)：
5. 如果需要,提供防滑地面可使用裝飾性和美觀舒適的顏色提供衛(wèi)生清潔的地面；無縫、無溶劑環(huán)氧地坪系統(tǒng)。平滑表面，能保持無污染、衛(wèi)生的環(huán)境，表面美觀。
01專業(yè)性
1、滲透力強(qiáng)。有效滲透5~8mm,與混凝土中的物質(zhì)產(chǎn)生化學(xué)反應(yīng)，封閉毛細(xì)孔，形成致密整體，加固基面，對眾多底材具有極高的附 著力，延長混凝土的使用壽命。可在室溫和潮濕的環(huán)境中固化，有合理的固化時(shí)間、并保證有很高的交聯(lián)密度。
2、硬度增強(qiáng)、提高耐磨。有效提高混凝土硬度3.5倍、密度、抗壓強(qiáng)度、地面耐磨性，防止并根治起砂疏松混凝土.解決混凝主澆筑后 回彈不足等情況，回彈提高20%~40%。
3、專為健康環(huán)境而設(shè)計(jì)的專業(yè)結(jié)構(gòu)。
02實(shí)用性
優(yōu)越的增強(qiáng)原基礎(chǔ)硬度、強(qiáng)度性：不會(huì)因氣溫高.低等環(huán)境改變硬度、強(qiáng)度等現(xiàn)象，長期保持其硬度。
超強(qiáng)的粘接性：赤菟馬水性聚氨酯材料，增強(qiáng)基礎(chǔ)的硬度、強(qiáng)度、完美與水性油性面漆粘接結(jié)合.粘接性能滿足長期高使用頻率的需要。出色的抗裂性：赤菟馬水性聚氨酯材料，堅(jiān)韌、密實(shí)不易因基礎(chǔ)幵裂導(dǎo)致面漆爆裂。
03環(huán)保性
用水做稀釋劑，真正的環(huán)保無污染產(chǎn)品:
1、為單組份無機(jī)聚氨脂,吸水固化，不殘留有害的化學(xué)成分。
2、面層為合成樹脂，水性材料,無毒、無味、公認(rèn)的環(huán)保材料。
3、中國環(huán)境標(biāo)志產(chǎn)品認(rèn)證II型）即十環(huán)型標(biāo)志，進(jìn)入政府綠色采購清單。
04經(jīng)濟(jì)
工程綜合成本低：
適用新舊水泥基礎(chǔ)，綜合使用成本低，性價(jià)比高。
建設(shè)改造費(fèi)用低
由于水性聚氨酯有著及其優(yōu)異的滲透性和粘接力，可直接在水泥基礎(chǔ)上鋪設(shè)，大大降低基礎(chǔ)建設(shè)或改造費(fèi)用！
大上實(shí)業(yè)（深圳）有限公司
全國范圍承接：各類球場、運(yùn)動(dòng)場、透水路面、地坪漆等工程項(xiàng)目！
免費(fèi)上門勘察、免費(fèi)設(shè)計(jì)、免費(fèi)報(bào)價(jià)、免費(fèi)樣品！
業(yè)務(wù)手機(jī)（微信）：13590345552
公司客服：0755-84674858
公司地址：深圳市龍崗區(qū)平湖街道平湖社區(qū)鳳凰大道33號(hào)坤宜福苑11號(hào)樓310
工廠地址：廣東省東莞市橋頭鎮(zhèn)東山路綜藝高新產(chǎn)業(yè)園廠房B棟一樓
免費(fèi)上門勘察、免費(fèi)設(shè)計(jì)、免費(fèi)報(bào)價(jià)、免費(fèi)樣品！
業(yè)務(wù)手機(jī)（微信）：13590345552
公司客服：0755-84674858
公司地址：深圳市龍崗區(qū)平湖街道平湖社區(qū)鳳凰大道33號(hào)坤宜福苑11號(hào)樓310
工廠地址：廣東省東莞市橋頭鎮(zhèn)東山路綜藝高新產(chǎn)業(yè)園廠房B棟一樓
上一篇：塑膠跑道鋪設(shè)過程
全國業(yè)務(wù)手機(jī)（微信）：13590345552 公司客服：0755-84674858
公司地址：深圳市龍崗區(qū)平湖街道平湖社區(qū)鳳凰大道33號(hào)坤宜福苑11號(hào)樓310
工廠地址：廣東省東莞市橋頭鎮(zhèn)東山路綜藝高新產(chǎn)業(yè)園廠房B棟一樓
Copyright © 大上實(shí)業(yè)（深圳）有限公司 版權(quán)所有 粵ICP備18042311號(hào)-1
